一、  用途

单层棒条阀,双层棒条阀是根据建材、矿山、冶金等行业对中小型固体、块状物料的输送控制、给料等工艺的需要而研制的一种新型闸门，适用于≤50mm物料控制。
二、  结构特点
该阀结构简单、易操作，无卡阻，克服了平板闸阀因物料颗粒大所造成启闭力大，甚至关不进去的缺点。由于该阀采用单根棒条操作，因而操作方便、灵活、整体结构为优质型钢焊接，刚性好、不变型、使用寿命长，无需维修，是中小型晶状、块状物料控制的理想设备。
三、  工作原理
单层棒条阀,双层棒条阀主要由框架、棒条组成，当棒条插入框架上，则一组棒条组成一平行栅板，将块状物料阻挡在闸门一侧，若抽出一条则栅板出现一条较大的空隙，物料就可以从该空隙进入闸门的另一侧，抽出棒条的多少应由工艺流程的需要来决定。
四、型号编制说明

五、主要性能指标

适用介质	Φ500mm以下的颗粒物料
适用温度(℃)	≤350

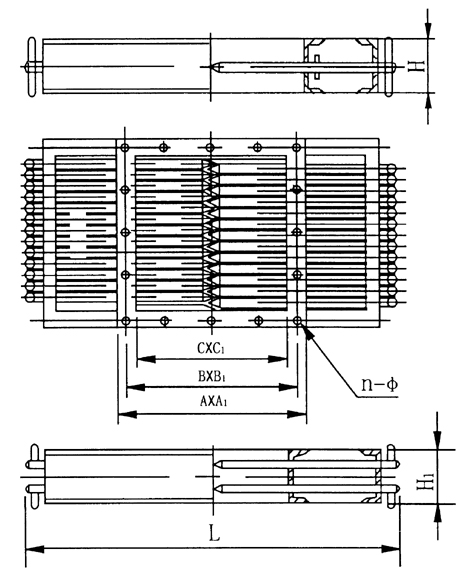

六、主要外形及连接尺寸(见图、表)

规格	A×A1	B×B1	C×C1	L	H	H1	n-Φ
300×300	390×390	350×350	300×300	800	120	140	8-Φ14
400×400	490×490	450×450	400×400	1000	120	140	12-Φ14
500×500	610×610	560×560	500×500	1200	140	160	16-Φ18
600×600	710×710	660×660	600×600	1400	140	160	16-Φ18
700×700	820×820	770×770	700×700	1600	160	180	20-Φ18
800×800	920×920	870×870	800×800	1800	160	180	20-Φ18
900×900	1030×1030	972×972	900×900	2000	160	180	24-Φ123
1000×1000	1130×1130	1068×1068	1000×1000	2200	160	180	24-Φ123
1100×1100	1240×1240	1183×1183	1100×1100	2500	180	200	28-Φ123
1200×1200	1340×1340	1280×1280	1200×1200	2700	180	200	32-Φ123
